Produktbeskrivning
Dirigent och flexibilitet
5 klass 5 kopparledare, uppbyggd av många fina trådar snarare än en stel kärna. Detta gör det mycket lättare att dra genom täta ledningar eller dra runt kurvor i ett trångt dike, och det minskar risken för isoleringspåkänningar från påtvingad böjning under installationen.
Brandmotstånd och temperaturklassificering
Ett glimmertejplager sitter under isoleringen som en brandbarriär. I kombination med X-HF-110 (XLPO) isolering är kabeln klassad för kontinuerlig drift upp till 110 grader - en rejäl marginal över standard 90 graders kabel när den dras genom en dåligt ventilerad tunnel eller ett varmt industriområde.
Low Smoke Zero Halogen Slida
Den yttre manteln HFS-110-TP (LSZH) producerar minimal rök och ingen sur halogengas om den brinner. Det håller sikten och luftkvaliteten bättre under en evakuering, vilket är anledningen till att LSZH är standardvalet för tunnelbanor, källare och andra slutna offentliga utrymmen.
Standarder och kärnidentifiering
Tillverkad enligt AS/NZS 5000.1, AS/NZS 1125, AS/NZS 3808 och AS/NZS 3013. Kärnfärger följer AS/NZS-konventionen: röd/vit för 2-kärnor, röd/vit/blå/svart/grön-som matchar mest Australien och Nya Zeeland och Nya Zeeland specifikationer frågar efter direkt.
Där den används
Urbana tunnlar, underjordiska elledningar och industriella pumpstationer - var som helst där det är trångt och brandrisken spelar roll. Den flexibla ledaren minskar installationstiden i trånga diken, och 110 graders klassificeringen ger den utrymme under långvarig tung belastning utan nedstämpling.
Tillverkning och certifiering
Vi justerade strängsprutningsprocessen specifikt för denna flexibla tvinnade ledare, så att isoleringen binder tätt till strängarna istället för att lämna små luckor där fukt kan sugas in med tiden - en vanlig svag punkt i flexibla kablar av lägre-kvalitet. Denna batch har DNV- och ABS-typgodkännande för denna exakta kabelkonstruktion, och varje rulle är spänningstestad och motståndstestad- innan den skickas, med rapporter lagrade.
Ansökan
Certifikat
ISO-certifikat för kvalitetsledningssystem
IEC 60502-1:2020, EN IEC 61000-6-1:2019,
EN IEC 61000-6-3:2021
|
1. Byggnad |
||||||||
|
S/N |
Konstruktion |
Krav |
|
|||||
|
1 |
Dirigent |
5 Klass 5 Kopparledare |
||||||
|
2 |
Brandmotstånd |
Glimmertejp |
||||||
|
3 |
Isolering |
X-HF-110(XLPO) |
||||||
|
4 |
Slida |
HFS-110-TP(LSZH) |
||||||
|
2. Kabelidentifiering Kärnidentifiering: 1C: naturlig färg 2C: Röd, Vit 4C+E: Röd, Vit, Blå, Svart, Grön/Gul 3. Standardöverensstämmelse AS/NZS 5000.1, AS/NZS 1125, AS/NZS 3808, AS/NZS 3013 |
||||||||
|
4.Ansökan |
||||||||
|
S/N |
Punkt |
Tekniska krav |
||||||
|
1 |
Märkspänning |
AC 0,6/1(1,2)kV |
||||||
|
2 |
Driftstemperatur |
'-15~110 grader |
||||||
|
S/N |
Antal kärnor × tvärsnittsarea |
Konduktörens struktur |
Ca. dia. av konduktör |
Nominell thk. av isolering |
Nominellt hölje |
Ca. OD för kabel |
Ca. kabelns vikt |
Slidans färg |
|
nr.× kvmm |
nr./mm |
mm |
mm |
mm |
mm |
kg/km |
/ |
|
|
1 |
1×70 |
518/0.40 |
11.0 |
1.1 |
1.4 |
17.7±1.5 |
776 |
Svart |
|
2 |
1×240 |
1147/0.50 |
20.5 |
1.7 |
1.7 |
29.0±2.0 |
2411 |
Orange |
|
3 |
1×300 |
1403/0.50 |
23.2 |
1.8 |
1.8 |
32.1±2.5 |
2979 |
Orange |
|
4 |
2×70 |
518/0.40 |
11.0 |
1.1 |
1.8 |
32.8±2.5 |
1609 |
Orange |
|
5 |
4×70+1×35 |
518/0.40,259/0.40 |
11.0/7.4 |
1.1/0.9 |
2.1 |
40.4±3.0 |
3588 |
Orange |
|
5. Elektriska egenskaper |
||||||||
|
S/N |
Antal kärnor × tvärsnittsarea × |
Max. DC resistans av ledare @20 grader |
Spänningshållfasthetstest |
|||||
|
nr.× kvmm |
Ω/km |
kV/min, inget haveri |
||||||
|
1 |
1×70 |
0.272 |
3.5/5 |
|||||
|
2 |
1×240 |
0.0801 |
3.5/5 |
|||||
|
3 |
1×300 |
0.0641 |
3.5/5 |
|||||
|
4 |
2×70 |
0.272 |
3.5/5 |
|||||
|
5 |
4×70+1×35 |
0.272/0.554 |
3.5/5 |
|||||
Huayu lågspänningsunderjordisk kabelfördel
- Designad för nedgrävda industri- och byggnadslågspänningskretsar-
- Fler-kopparledare tål fuktig jord och kustförhållanden -Hållbar isolering fungerar bra i våta, korrosiva underjordiska miljöer
- Kraftig- yttermantel motstår fukt och jordkorrosion

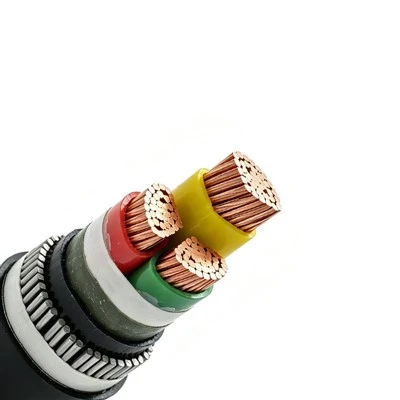

- SWA ståltrådsskydd som tillval mot stötar, klämning och skador på gnagare
- LSZH / flamskyddsalternativ- uppfyller lokala säkerhetsstandarder
- Varje batch genomför fullständiga elektriska tester före leverans
Vanliga frågor
F: Förkortar den flexibla Klass 5-ledaren kabelns livslängd i fuktig jord?
S: Inte om höljet förblir intakt. Om något hjälper flexibiliteten - den ger kabeln en viss känsla när jorden lägger sig något, istället för att spricka på det sätt som en stel ledare kan under samma påkänning.
F: Kan detta ersätta styv mineral-isolerad (MICC) kabel?
S: För de flesta applikationer där oro är rök och flamspridning snarare än att överleva direkt flamma vid extrem temperatur, ja - uppfyller denna kabel AS/NZS 3013 brandprestanda och är betydligt enklare och billigare att installera än MICC.
F: Är den här kabeln lämplig för direkt nedgrävning?
A: Ja, det är dess avsedda användning. Om den går genom en sektion med sin egen brandcellsklassificering, kontrollera att klassificeringen mot denna kabels LSZH- och glimmertejpprestanda istället för att anta att allmän jordkabel automatiskt överensstämmer.
